土工材料施工工艺大全

土工材料施工工艺

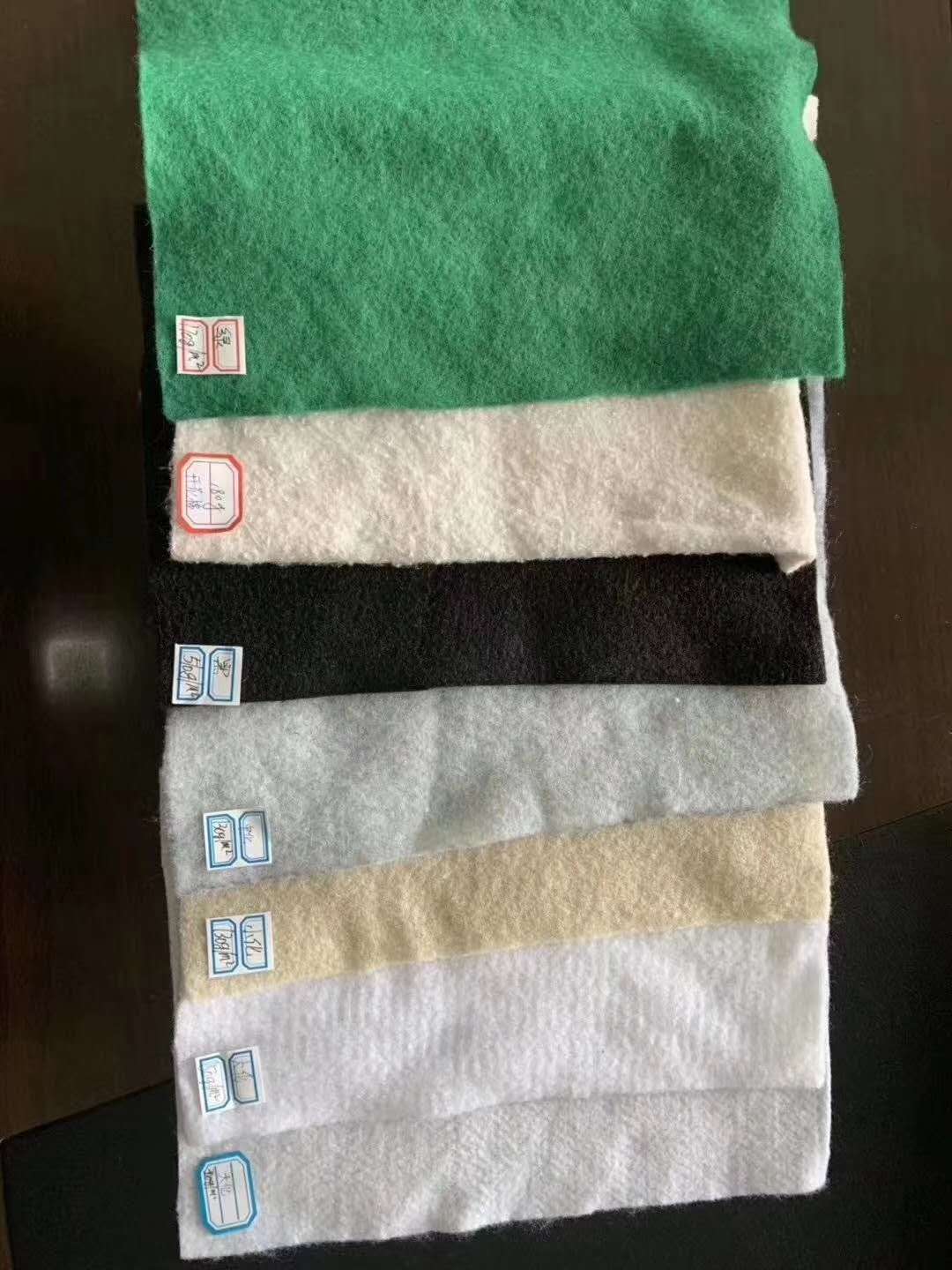

(1）土工布施工

1）储存、运输和处理土工布

土工布卷在安装展开前要避免受到损坏。土工布卷应该堆放于经平整不积水的地方，堆高不超过四卷的高度，并能看到卷的识别片。土工布卷必须用不透明材料覆盖以防紫外线老化。在储存过程中，要保持标签的完整和资料的完整。在运输过程中（包括现场从材料储存地到工作地的运输)，土工布卷必须避免受到损坏。受到物理损坏的土工布卷必须要修复。受严重磨损的土工布不能使用。任何接触到泄漏化学试剂的土工布，不允许使用在本工程上。

2）土工布的铺设方法：

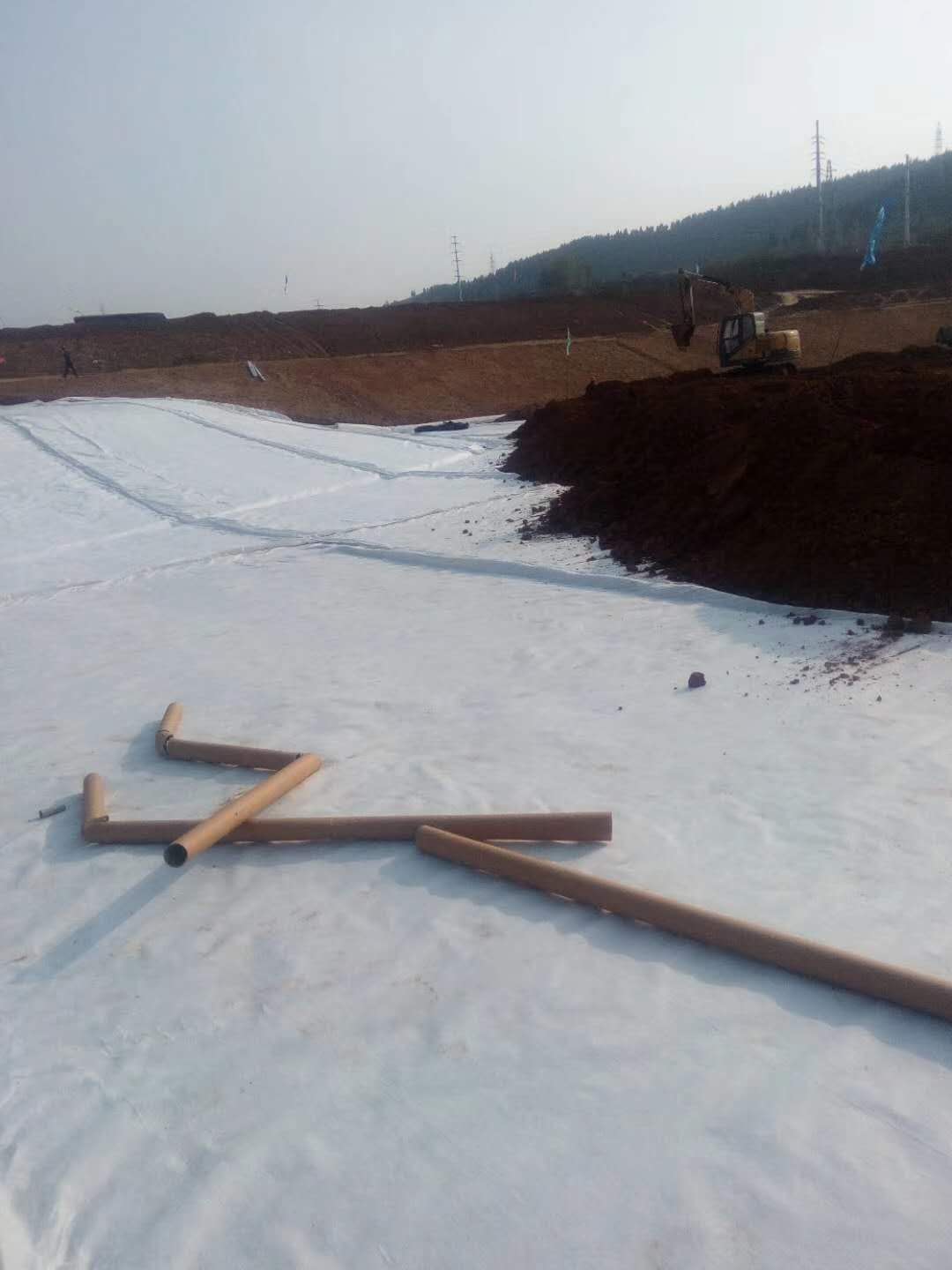

1、软基处理经监理工程师验收同意后，在其上方采用人工滚铺土工布；布面要平整，并适当留有变形余量

2、在施工中，布的搭接根据地形及使用功能可分为自然搭接、缝接或焊接，可能长期外露的土工布，则应焊接或缝合。

2.1热风焊接是首先的长丝土工布的连接方法，即用热风枪对两片布的连接瞬间高温加热，使其部分达到融熔状态，并拉即使用一定的外力使其牢牢地粘合在一起：

2.2在潮湿天气不能进行热粘连接的情况下，土工布应采取另一方法一缝合连接法，即用专用缝纫机进行双线缝合连接，且采用防化学紫外线的缝合线，所有的缝合必须要连续进行(例如，点缝是不允许的）。在重叠之前，土工布必须重叠少150mm。小缝针距离织边（材料暴露的边缘）至纱是25mm缝好的土工布接缝包括1行又线锁口链形缝法。用于缝合的线应为小张力超过60N的树脂材料，并有与土工布相当或超出的抗化学腐蚀和抗紫外线能力。任何在缝好的土工布上的“漏针”必须在受到影响的地方重新缝接。必须采取相应的措施避免在安装后，土壤、颗粒物质或外来物质进入土工层。

2.3维合时小宽度10cm，自然搭接时小宽度为20cm、热风焊接时小宽度为20cm。对于缝接，要采用质量与土工布相同的缝合线，缝合线要采用抗化学破坏和紫外光照射能力更强的材质。

3、土工布铺设完毕由现场监理工程师认可后方可填筑其他填料。

2)土工布铺设工艺要求

1）基层检查：检查基层是否平整、坚实，如有异物，应事抚处理妥善。

2）试铺：根据现场情况，确定土工布尺寸，裁剪后予以试铺，裁剪尺寸应准确。

3）检查撒拉宽度是否合适，搭接处应平整，松紧适度

4)定位：用热风枪将两幅土工布的搭接部位粘接，粘接点的间距应适宜。

5）对搭接部位进行缝合时缝合线应平直，针脚应均匀。

6）缝合后应检查土工布是否铺设平整，是是否存在缺陷。如存在不合要求的现象，应及时进行修补。

(2)土工格栅施工

1)土工格栅工作机理土工格栅的抗拉强度大，可增加路堤的稳定性；格栅网眼的存在制约了土的横向移动形成了良好的嵌锁作用，使土体具有较好的整体抗剪能力；土工格栅有一定的刚度使上面的负荷得到扩散，提高了地基的承载力。

2）土工格栅的铺设

本项目采用土工格栅为钢塑复合土工格栅，底层土工格栅铺设：土工格栅应在软基处理后、填筑砂垫层之上填士前铺设。一般路基铺设，待桩基检测完获监理工程师认可后，在桩基顶面铺设50cm垫层压实后再铺设钢塑复合土工格粉，对于不同软基处理方式交接前后各10m范围内沿纵向铺设一层双向土工格栅：佛山一环铺设，在原路是边坡开挖成宽度为1.5m，高度为1m的台阶，台阶上铺设一层钢塑复合土工格册，如图一所示，台阶开挖前应先拆除原边坡上的防护，台阶开挖由下至上进行，下一级台阶路基填筑完成后再进行上一级台阶的开挖，上一级台阶开挖至原路床顶部，其高度和宽度可根据实际作适当调整；台后路基铺设，钢塑土工格册应固定在桥台后预埋钢筋上，如图二所示；陡坡路提或填挖交界处铺设，在填挖交界路基过渡段先开挖成合阶，台阶宽2m，坡变为≥1：2.5，后换填中粗砂分层压实至≥1m时铺设6m长(宽）的土工格栅，再填砂至路床底挖方处铺设5m和填方处铺设10m长（宽）土工格册，在其上填可砂80cm后再铺一层土工格栅（同上铺设），土工格栅应沿纵向在相互平行的水平面上分层铺设，相邻两幅土工格栅的搭按宽度为20cm,上下层应带开搭接，如图三所示。铺设时应在路提两侧每边各留不小于2m的锚固长度，土工格相沿路提模向铺设。对于衔接部的土工格栅按路基纵向铺设。土工格栅受力方向搭接长度不小于30cm，非受力方向搭接长度不小于10cm，绑扎丝带可与土工格栅一并向厂家购买。土工格栅应用“U型钉”固定，间距2m（台后50cm)，按正

三角形布置。“V型钉”采用Φ8钢筋制作，长度不短于40cm，宽度为4cm。土工格栅铺设完成后，进行路基填料。为了避免运输车辆碾压或调头时对土工格栅造成一定破坏，可采用滚填的方式进行土方填筑。土方填筑松铺厚度为30cm，推土机推平，压路机碾压，土方填筑碾压应符合路基土方压实的规范要求。土方填筑碾压合格后，铺设上层土工格栅，铺设要求及连接方式与底层土工格栅铺设要求相同，只是宽度应与填土层顶宽一致。

3)土工格栅工艺要求

1）铺设土工格栅的土层表面应平整，表面严禁有碎、块石等坚硬凸出物；在距土工格册8cm 内的路基填料应大粒经不得大于6cm.

2）土工格栅的搭接应牢固，在受力方向联结处的强度不得低于材料设计抗拉强度，且其叠合搭接长度不应小于15cm。

3）为保持土工格册的整体性，施工中土工格栅的连接采用绑扎锚固法。

4)铺设土工格湖时，保持其连续性，不要出现扭由‘折致重叠的现象，特别要避免尽量拉伸。

5）土工格栅铺筑后应及时填土（暴露时间不应超过48h），格栅上的层填土应采用轻型推土机或前置式装载机逐段推进。一切车辆、施工机械只允许沿路基的轴线方向行驶，禁止直接在格栅上行驶。

6）土工材料质量要求符合《公路工程质量检验评定标准）

（TG F80/1-2004）中的有关规定要求。

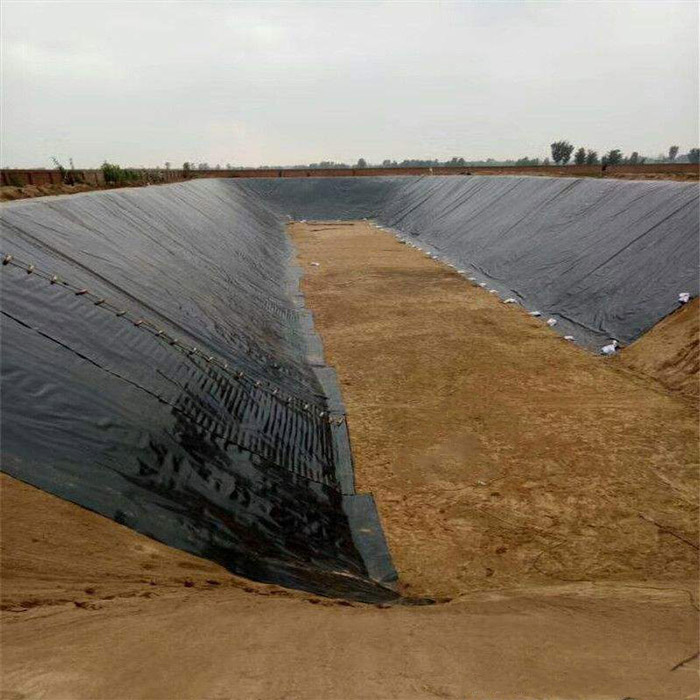

（3)土工膜施工本顿目泡沫轻质土路基基底和基项分别铺设HDPE防渗土工膜。如遇到桥台应待桩基检测完监理工程师批准后，再做好两侧的钢筋砼保护壁在路基范围内铺筑60cm 厚的碎石垫层压实经监理工程师验收后铺设HDPE防渗土工膜；待底层土工膜验收后浇注泡沫轻质土检测完再铺设顶面土工膜.

HDPE防渗土工膜具体施工工艺

如下：

当选择焊按按缝时，施工工艺为：铺设、剪裁一对正搭齐一压膜定型一擦拭尘土一焊接拭验一焊接一检测修补→复检一验收。

1、土工膜的铺设

1）HDPE 膜裁切之前，应该准确丈量其相关尺寸，然后按实际款切，一般不宜按图示尺寸裁切，应逐片编号，并洋细记录在专用表格上。

2）铺设HDPE土工膜时应力求焊缝少，在质量的前提下，尽量节约原材料。

3）土工膜与土工膜之间接缝的搭接宽度一般不小于10cm通常就使焊缝排列方向平行于大坡度，即沿坡度方向排列。在拐角及畸形地段，应尽量减短焊缝长度。

4)HDPE土工膜在铺设中，应避免产生人为褶皱，温度较低时，应尽量拉紧、铺平。

5）HDPE 土工膜在铺设完成后，应尽量减少在膜面上行走、搬动工具等，凡能对HDPE 土工膜造成危害的物件，均不应放在膜上或携带在膜上行走，以免对膜造成意外损伤。

2、土工膜的焊接

1）热锲焊机焊接工序为：调节压力一设定温度→设定速度一焊缝搭接脸查一装膜入机一启动马达一加压焊接。

2）焊缝处不得有油污、灰尘，HDPE土工膜的搭接段面不应夹有泥沙等杂物，当有杂物时必须在焊接前清洗干净。

3）每天焊接开始时，必须在现场先试焊一条0.9mmX0.3mm的试样，搭接宽度不小于10cm，并用拉力机现场进行剥离和剪切试验，试样合格后，便可用当时调整好的速度、压力、温度进行正式焊接。试样上需标明日期、时刻、环境温度。热快焊机在焊接过程中，需随时注意焊机的运行情况，要根据现场的实际情况对速度和温度进行微调。

4)焊维要求整齐、美观、不得有滑焊、跳走现象。

5)在遇上土工膜长度不够时，需要长向拼接，应先把横向焊缝焊好，再焊纵缝，横向焊缝相距大于50cm应成T字型，不得十字交叉。

6)相邻土工膜焊缝应尽量错缝搭接，膜块间形成的结点应为T字型，尽量减少十字型，纵膜向焊缝交点处应用挤压焊机加强。

7)焊膜时不许压出死折，铺设HDPE 土工膜时，根据当地气温变化幅度和HDPE土工膜性能要求，预留出温度变化引起的伸缩变形量。

8)当手提焊机的温度控制所指示的焊机温度低于200℃时，要用干净的布或棉纱擦干再焊，必要时应重新打磨，切忌用手擦拭。

9)当按缝处有揭露、潮湿、泥沙等影响时，处理后再进行焊接。

10)在下雨期间或接缝有潮气、露水、或者大沙的情况下不能进行焊接，但采取防护措施是除外。

11)温度低于50C时，按照规范要求不应施工，如果必须施工的话，焊接前应对焊机进行预热处理

12)挤压焊接机在焊接过程中，应经常检查枪头的滑块，磨损较严重时应及时更换滑块，以免损伤膜面。

13)土工膜在焊接时应采用稳压性能好的发电机供电，在特殊情况下采用当地用电时，必须使用稳压器

3、HDPE膜的锚固

1）锚固的方法分为三种：沟槽锚固、射钉锚固和膨胀螺栓锚固；通常情况下，采用沟槽锚固。

2）采用沟槽锚固时，视HDPE土工膜的使用条件及受力情况，其销固沟槽宽度一般不小于0.5m~1.0m其深度不得小于0.5m~1.0m.

3）采用射钉钻固时，压条宽度不小于2cm，厚度不得小于2mm，射钉间距不应大于40mm，压条明露处应有防腐措施

4)采用膨胀螺栓锚固时，螺栓直径不小于4mm，其间距不大于0.5mm，施工时，先用备好的沙袋将摆好位置的膜临时固定，防止大风将HDPE膜吹动移位，然后再进行膨胀螺栓锚固

4、施工注意事项

1）电器设备、电源线路应符合有关专业规范要求。

2）热风枪、砂轮机和焊机拖带的电源线在使用过程中，必须大限度的远离其工作部位，以免损伤电线发生漏电。

3）除热风焊接处，热风枪的嘴部在任何情况下都不得与HDPE 膜面接触，并且尽可能的远离膜面、人体、机械等物体。

4)焊机在不使用时，不得直接放置在HDPE膜面上，应放置在支架或沙袋上。裁膜刀使用完毕后，应立即将刀片收回刀盒内。

6）在现场使用的各种临时性小型工具，使用完毕，应及时放入工具箱内。

7）严禁将从挤压焊接机枪头摘下的焊料物直接丢弃在土工膜面上。

8）HDP旺 土工膜施工现场严禁吸烟，还应配备消防设施不得穿带铁钉的鞋或高跟硬底鞋到膜面上行走，不允许从事有柯能破坏土工膜成品的一切活动。

（4）透水软管施工

为了排放路面渗入倒台背路基中的水，在本项目坐板式桥合台背后设置并排两根p80mm的透水软管，软管外表用酒水杜工布包裹，出水口位于路基边坡表面。铺设透水管前应平整场地，清理场地杂物，以免刺货、损伤，透水管的联接采期不绑扎法，按头处外包的土工布应相互覆盖，铺设后应在48h内及时覆盖或回填，严禁施工机械直接在软水管上作业。
